[昔] 2022年10月12日 JAXAの小型ロケット「イプシロン６号」が打ち上げに失敗、燃料系統のダイアフラムが施工不良によって破れており目標姿勢からずれたため破壊指令

2023年4月18日19時58分にＮＨＫ鹿児島から、下記趣旨の記事がネット配信されていた。

日本の小型ロケット「イプシロン」６号機の打ち上げ失敗の原因について、ＪＡＸＡ＝宇宙航空研究開発機構は、ロケットの向きを制御する装置に燃料を送り込む配管が別の部品でふさがったため十分に作動しなかったとする結論をまとめました。

去年１０月のイプシロン６号機の打ち上げ失敗についてＪＡＸＡは、ロケットの向きを制御する「第２段ガスジェット装置」が十分に作動しなかったとして、ガスの元になる燃料が通る配管や弁などを中心に原因調査を進めてきました。

ＪＡＸＡは１８日、文部科学省の有識者会議で、模擬の装置を使った検証や部品の製造データなどから、配管につながる燃料タンクの内部に取り付けてあるゴム製の膜がちぎれ、配管に吸い込まれてふさいだため十分に作動しなかったとする結論をまとめました。

また、ゴム製の膜がちぎれたのは、取り付けの際、燃料タンクと固定具の隙間に膜の一部が挟み込まれたためだとしました。

ＪＡＸＡは「実績のある部品に対する確認不足があった」として、開発当時の設計の考え方や使用条件の根拠、製造工程などに立ち返って確認するなどの対策を取って信頼性を向上させたいとしています。

また、来年度の打ち上げが計画されているイプシロンの改良型ロケット「イプシロンＳ」の１号機については、原因となった燃料タンクの設計変更などを検討したうえで対策を取るとしています。

ＪＡＸＡの井元プロジェクトマネージャは、「打ち上げ失敗に重い責任を感じている。次のイプシロンＳ成功のためやれることはすべてやり、信頼性を高めることが責務だ」と話していました。

https://www3.nhk.or.jp/lnews/kagoshima/20230418/5050022636.html



※2023年4月18日付でJAXAからは、下記趣旨の原因調査資料が公表されていた。

[事故の概要　4/35ページ]

2022年10月12日9時50分43秒（日本標準時）に、イプシロンロケット6号機打上げ。

n 2/3段分離可否判断の時点で目標姿勢からずれ、地球を周回する軌道に投入できないと 判断し、9時57分11秒にロケットに指令破壊信号を送出し、打上げに失敗した。

[事故原因　26/35ページ]

6号機失敗の原因を「ダイアフラムシール部からの漏洩」と特定した。

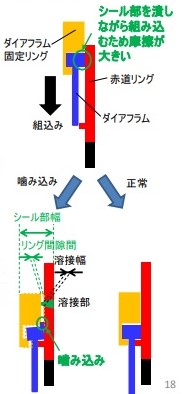

・ダイアフラムがリング間隙間に噛み込み、その後の溶接工程等で破断・損傷

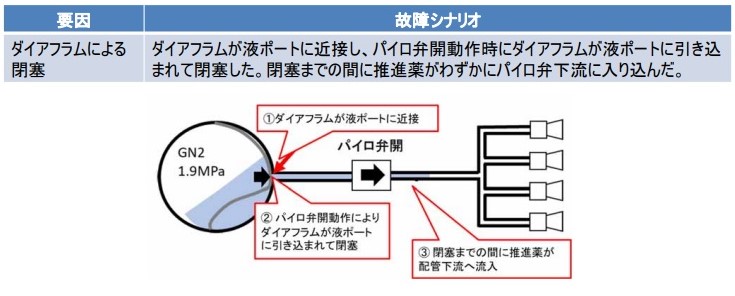

・推進薬が液側からガス側に漏洩してダイアフラムが液ポートに覆いかぶさる

・パイロ弁開動作時にダイアフラムが液ポートに入り込んで閉塞

https://www.mext.go.jp/kaigisiryo/content/20230418-mxt_uchukai01-000029240_1.pdf
